法線面直達日射量DNIとは？計算式や水平面全天との違い・活用法を解説

再生可能エネルギーの主力電源化や建物のZEB（ネット・ゼロ・エネルギー・ビル）化が一段と加速するなか、太陽エネルギーの正確な評価指標として「法線面直達日射量（DNI）」への関心が高まっています。発電事業の採算性シミュレーションや高精度な建築環境設計において、従来のどんぶり勘定な日射量予測では通用しない現場が増えてきました。

太陽から直接届く強烈な光エネルギーを示す法線面直達日射量は、一般的な気象データとして目にする「水平面全天日射量」とは性質も用途も大きく異なります。本稿では、DNIの基礎定義から具体的な計算方法、斜面日射量への換算手順、公的データベースの活用法まで、実務に役立つポイントを分かりやすく整理してお届けします。

📌 【この記事の重要ポイントまとめ】

• 要点1：法線面直達日射量（DNI）は太陽光線に対して常に垂直な面が受ける光線成分であり、直達日射のポテンシャルを純粋に表す重要指標。
• 要点2：水平面全天日射量（水平面全体の光）とは幾何学的な受光条件が異なり、太陽高度角や入射角に応じた斜面日射量への換算計算が必須。
• 要点3：追尾型PVや集光型太陽熱発電（CSP）の設計、建築環境工学の日照・熱負荷計算において発電量や遮熱性能の予測精度を劇的に高める。

【基礎知識】法線面直達日射量（DNI）とは？直達日射と散乱日射の仕組み

地表に届く太陽光エネルギー（全天日射）は、大気中を直進してくる「直達日射」と、空気分子や雲、エアロゾルによって拡散されて届く「散乱日射」の2つに大別されます。このうち、太陽光線の進む方向に対して垂直（法線）に置いた面が受ける直達日射のエネルギー密度を法線面直達日射量（Direct Normal Irradiance：DNI）と呼びます。単位は主に $\mathrm{kW/m^2}$ や $\mathrm{MJ/m^2}$ で表されます。

太陽光が遮るもののない快晴時にはDNIが極めて高い値を示し、ピーク時には地上でも約 $1.0\,\mathrm{kW/m^2}$ 前後に達します。一方、曇天や雨天で太陽円盤が覆い隠されると、直達光は遮断されてDNIはほぼゼロになります。

DNIを測定する機器には直達日射計（ピルヘリオメーター）が用いられます。この日射計の測定原理は、細長い受光筒（コリメーターチューブ）の底面に熱電堆（サーモパイル）を配置し、太陽光線の散乱光を排除して直達光のみを受光部に導く構造です。太陽の動きに合わせて受光筒の向きを精密に変え続ける高精度太陽追尾装置（トラッカー）とセットで運用されるため、一般的な固定式の日射計に比べて運用・保守のハードルが高い測定項目とされています。

【違いを比較】水平面全天日射量との決定的な差と見分け方

気象庁のアメダスや一般的な気象観測で最も広く測定・公開されているデータは、地面と平行な受光面で空全体からの光をとらえる水平面全天日射量（Global Horizontal Irradiance：GHI）です。DNIとGHIの決定的な違いは、「受光面の向き」と「含まれる光の成分」にあります。

比較項目	法線面直達日射量（DNI）	水平面全天日射量（GHI）
受光面の向き	常に太陽光線に対して垂直（追尾）	水平（真上を向いた固定面）
含まれる光成分	直達日射のみ	水平面直達日射 ＋ 水平面散乱日射
太陽高度の影響	幾何学的な余弦減衰を受けない（常に正面）	太陽高度角が低いと大幅に減衰（$\sin h$が掛かる）
数値の傾向	快晴の朝夕でも強い光なら高い値を維持	正午付近に最大値となり朝夕は小さくなる

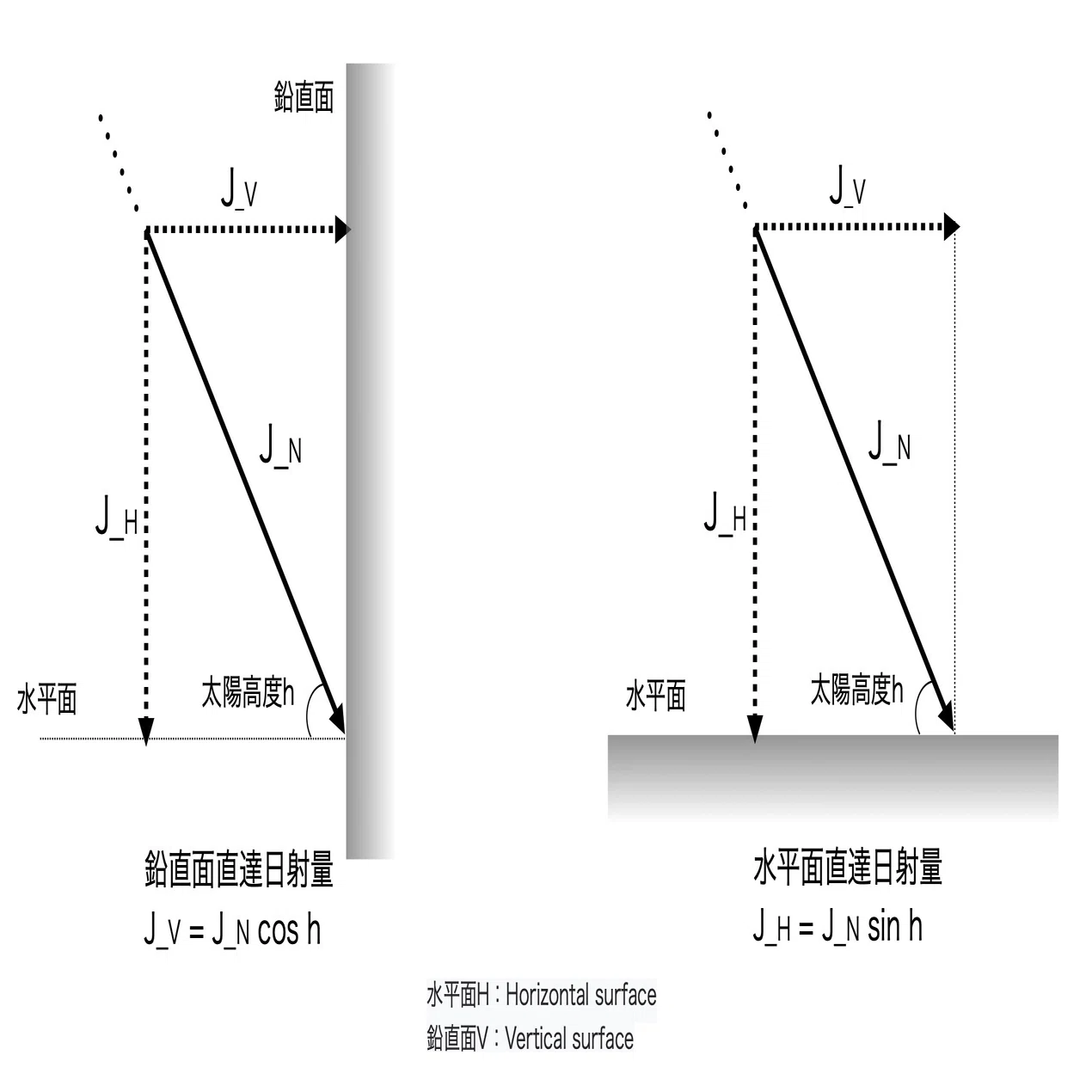

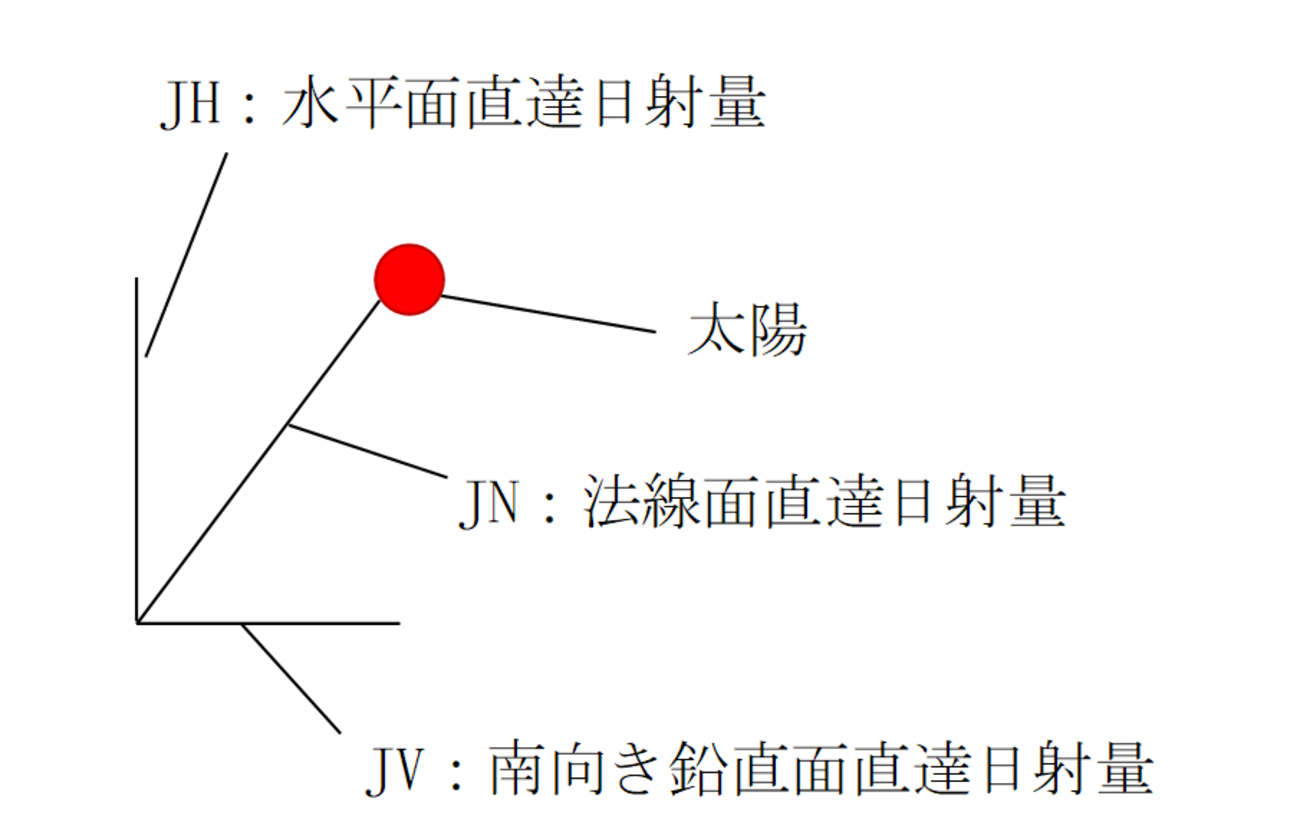

物理的な関係式で見ると、水平面全天日射量 $GHI$ は、DNIを水平面に投影した「水平面直達日射量（$I_{h}$）」と「水平面散乱日射量（$DHI$）」の和として表されます。太陽高度角を $h$ とすると、以下の基本式が成り立ちます。

$$GHI = DNI \times \sin(h) + DHI$$

朝夕のように太陽高度角 $h$ が低い時間帯であっても、空が澄んでいれば太陽光線そのものは強いエネルギーを持っています。そのため、GHIの数値が低くてもDNIは極めて高い数値を記録するケースが珍しくありません。この幾何学的なズレを正しく捉えられるかどうかが、各種シミュレーションの精度を左右します。

【計算方法】斜面日射量の換算式と太陽高度角・入射角の求め方

屋根面や傾斜地に設置された太陽光パネル、ビルの外壁や窓ガラスなどの受光量を求める場合、DNIをベースとした斜面日射量の換算計算を行います。斜面が受ける全日射量は、「斜面直達日射量」「斜面天空散乱日射量」「地表反射日射量」の3成分を足し合わせて算出します。

最もエネルギー強度が大きい斜面直達日射量 $I_s$ の計算方法はシンプルです。傾斜面に対する太陽光線の入射角を $\theta$、法線面直達日射量を $I_n$（DNI）と置くと、次の換算式で求まります。

$$I_s = I_n \times \cos\theta$$

入射角 $\theta$ は、以下の幾何学的パラメータを用いて三角関数により導き出します。

• 太陽高度角（$h$）：地平線から太陽を見上げる角度
• 太陽方位角（$A$）：真南を基準とした太陽の水平方向の角度
• 斜面傾斜角（$\beta$）：水平面に対するパネルや壁面の傾き（水平＝0°、垂直＝90°）
• 斜面方位角（$\gamma$）：斜面が向いている方角（南向き＝0°、東向き＝-90°、西向き＝+90°）

入射角 $\theta$ の余弦（$\cos\theta$）は次の合成式で算出されます。

$$\cos\theta = \sin h \cdot \cos\beta + \cos h \cdot \sin\beta \cdot \cos(A - \gamma)$$

建築環境工学における日照計算や開口部からの日射熱取得計算でも、この式をベースに庇（ひさし）の影や隣接建物の遮蔽影響を加味して時刻ごとの実効受光量を厳密に割り出していきます。

【活用メリット】太陽光発電シミュレーションや集光型太陽熱発電（CSP）への応用

法線面直達日射量を正確に把握・活用することには、再エネ設備導入や建築設計において決定的なメリットが存在します。

第1に、太陽光発電の発電量シミュレーションの高精度化です。近年導入が進む「1軸・2軸太陽追尾型システム」や「垂直設置型両面発電パネル（アグリソーラー等）」では、固定式パネル以上に直達光の正確なベクトル計算が欠かせません。DNIと散乱成分を分離してモデリングすることで、季節ごとの朝夕の発電ポテンシャルやパネル同士の影（相互遮蔽）の影響を現実に即した精度で予測可能です。

第2に、集光型太陽熱発電（CSP）や集光型太陽電池（CPV）への適用です。レンズや反射鏡で太陽光を集光するシステムは、平行光線である直達日射しか利用できません。空全体の散乱光は焦点に集光できないため、DNIのデータそのものが事業成立性を左右する一次エネルギー評価基準となります。

第3に、建築環境工学における温熱環境・空調負荷の最適設計です。窓ガラスから侵入する日射熱取得（ペリメーターゾーンの冷房負荷）は直達光の入射角度に大きく依存します。DNIを用いて直達・散乱を分けて計算することで、日射遮蔽ルーバーの最適サイズ選定やLow-E複層ガラスの仕様決定を無駄のないコストで実現できます。

【データ取得】気象庁の日射観測データとNEDO日射量データベースの活用術

日本国内でDNIを含む高精度な日射データを取得・活用する際は、公的機関が提供するオープンデータを適切に使い分けるのが基本です。

実務の現場でデファクトスタンダードとなっているのが、国立研究開発法人新エネルギー・産業技術総合開発機構（NEDO）が公開している「日射量データベース」です。全国数百地点におよぶ過去数十年の気象観測データと気象衛星データを統合し、統計処理した標準年データを提供しています。

• METPV-11：太陽光発電用の標準年斜面日射量データベース。方位角や傾斜角ごとの直達・散乱分離データが整備されており、PV設計の業界標準。
• MONSOLA-11：国内800地点以上の月平均日射量データベース。大まかな年間発電ポテンシャルの把握に最適。
• 標準気象データ（建築設備用）：空調負荷計算やZEB認定申請などで指定される熱負荷計算用のデータセット。

一方、リアルタイムの気象検証や直近の実測値を分析したい場合は、気象庁の日射観測データが役立ちます。気象庁の主要観測所（つくば高層気象台など）では、全天日射量に加えて直達日射量や散乱日射量の連続観測を行っており、過去の気象年鑑や気象業務支援センターを通じて精密な時系列データを取得できます。

【法線面直達日射量】に関するよくある質問（FAQ）

Q1：DNIとGHIの数値はどちらが大きくなりますか？
A1：快晴時においては、直達日射計が太陽を正面に見据えるため、法線面直達日射量（DNI）のほうが水平面全天日射量（GHI）よりも大きくなる時間帯がほとんどです。ただし、太陽がほぼ真上に位置する夏至前後の南中時や、雲が多く直達光が遮られ散乱光のみとなる曇天時では、GHIのほうが数値が高くなります。

Q2：一般的な南向き30度傾斜の住宅用太陽光発電でもDNIは必要ですか？
A2：簡易的な年間発電量目安を知るだけであれば水平面全天日射量（GHI）からの概算も可能ですが、高精度な月別発電量やパワーコンディショナのピークカット損失を正確にシミュレーションするにはDNI（直達成分）の分離データが必須です。現在の発電シミュレーションソフト（PVsystやSAMなど）は、内部でDNIを用いて斜面日射量を再構築しています。

Q3：現場でDNIを実測したい場合の機材構成と注意点は？
A3：ISO 9060の最高クラス（Class A）に適合するピルヘリオメーターと2軸太陽追尾装置を組み合わせるのが標準的です。受光窓の汚れや結露、トラッカーの追尾ズレが測定精度に直結するため、定期的なレンズ清掃とアライメント点検が欠かせません。近年では、追尾装置を使わずに特殊な遮蔽パターンで直達・散乱を同時に推定する回転シャドウバンド型日射計なども導入されています。

まとめ：次世代エネルギー・建築設計で差がつくDNIの理解と実践

太陽光発電設備の大型化・多様化や建築の省エネ基準厳格化に伴い、日射データを単なる「1つの数字」としてではなく、光のベクトルと成分（直達・散乱）に分解して扱う技術の重要性が増しています。

法線面直達日射量（DNI）は、太陽光のダイレクトな強さを示す根本的な物理量です。水平面全天日射量との違いを正しく把握し、傾斜角や方位角に応じた幾何学的換算をシミュレーションに組み込むことで、発電量予測のブレや空調設計の過剰スペックを確実に防ぐことができます。NEDOなどの信頼できる最新データベースを活用しながら、一段上の精度を持つエネルギー設計を推進していきましょう。 （出典: 法 線 面 直達 日射 量（Yahoo!ニュース））
