クリープひずみとは？変形の仕組みと破壊を防ぐ計算・対策を徹底解説

構造物や機械パーツを設計・運用する際、許容応力内であっても時間とともにじわじわと変形が進み、最悪の場合は破断に至る現象が存在します。この現象を引き起こす主因が「クリープひずみ」です。材料力学の基礎でありながら、橋梁やトンネルといった社会インフラから航空宇宙エンジン、発電プラントまで、構造物の安全性と寿命を左右する極めて重要な工学概念となっています。

一見強固に見えるコンクリートや金属材料であっても、持続的な荷重や過酷な温度環境下に置かれれば、目に見えないレベルで原子配列や微視構造が変化し続けます。設計荷重を下回っているからと油断していると、予期せぬたわみや崩壊事故を招来しかねません。本稿では、クリープひずみの発生メカニズムからクリープ曲線の見方、応力緩和や乾燥収縮との明確な違い、実務で必須となる計算式まで体系的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：クリープひずみは「降伏応力以下の一定荷重」が加わり続けることで時間とともに増大する塑性的な変形ひずみ。
• 要点2：変形過程は遷移・定常・加速の3段階を辿り、金属の高温環境やコンクリートの持続載荷で顕著に現れる。
• 要点3：「応力緩和（ひずみ一定で応力低下）」や「乾燥収縮（水分逸散による収縮）」とは物理現象として明確に区別される。

【基礎知識】クリープひずみとは？一定荷重で変形が進行するメカニズム

材料に外力を加えると、瞬時に「弾性ひずみ」と呼ばれる可逆的な変形が生じます。外力を除荷すれば元の寸法に戻るのが弾性域の原則ですが、一定の荷重（応力）を長時間にわたってかけ続けた場合、時間の経過とともにひずみが連続して増大していきます。この時間依存性の変形ひずみ成分を「クリープひずみ（Creep Strain）」と呼びます。

全ひずみは基本的に以下の関係式で整理されます。

全ひずみ $\varepsilon(t)$ ＝ 弾性ひずみ $\varepsilon_e$ ＋ クリープひずみ $\varepsilon_c(t)$ ＋ その他（温度ひずみや収縮など）

材料内部で起きている現象を微視的に見ると、金属材料では結晶格子内の転位（格子欠陥）が熱エネルギーの助けを借りて障害物を乗り越える「転位の上昇運動（クライム）」や、結晶粒界のすべり、原子の拡散移動によって変形が進みます。一方、高分子材料（プラスチック・ゴム）では分子鎖の解きほぐれや再配向が常温でも容易に起きるため、比較的低い荷重でもクリープひずみが進行しやすい特徴を持ちます。

【時間経過でどう変わる？】クリープ曲線の3段階と「定常クリープ速度」

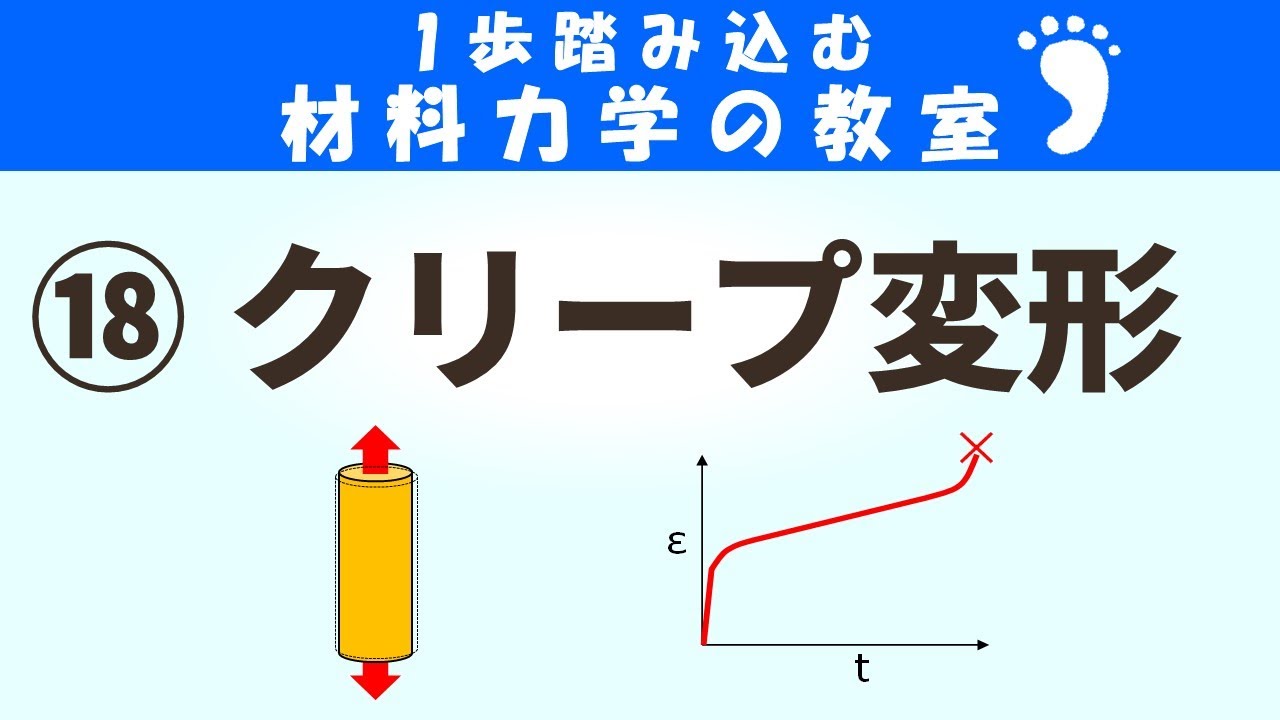

横軸に時間（$t$）、縦軸にひずみ（$\varepsilon$）を取った「クリープ曲線グラフ」を描くと、変形過程は特徴的な3つの領域に分類できます。構造設計において部材の寿命を予測する上で、このカーブの挙動把握は欠かせません。

① 第1段階：遷移クリープ（初期クリープ）
荷重をかけた直後の領域です。材料内部で加工硬化が進むため変形抵抗が高まり、ひずみの進行速度（ひずみ速度）は時間の経過に伴って徐々に低下していきます。

② 第2段階：定常クリープ（二次クリープ）
加工硬化による硬化作用と、熱や時間による回復作用（軟化）が完全に釣り合う安定期です。ひずみは一定の勾配で直線的に増加します。このときの直線の傾きを定常クリープ速度（$\dot{\varepsilon}_{st}$）と呼び、部材の長期耐久性を評価する最重要パラメータとなります。

③ 第3段階：加速クリープ（三次クリープ）
材料内部に微小な空隙（ボイド）やクラックが無数に発生し、有効断面積が減少することで局所応力が急上昇します。ひずみ速度が一気に跳ね上がり、最終的に部材が破断するクリープ破壊へと直結します。

【材料別の挙動】コンクリートの長期変形と金属の高温クリープ特性

クリープ現象は材料の種類や使用環境によってメカニズムが大きく異なります。とりわけ土木建築で多用されるコンクリートと、プラント・航空機などで用いられる耐熱金属では着目すべき要因が分かれます。

■ コンクリートのクリープ現象
コンクリート構造物におけるクリープは、常温下でも数年から数十年単位で継続して発生します。硬化したセメントペースト中のC-S-H（ケイ酸カルシウム水和物）ゲル層に含まれる吸着水・ゲル水が、長期の圧縮応力を受けて微細孔内を徐々に移動・再配分されることが主因です。橋梁の桁が時間とともに垂れ下がる「長期たわみ」や、プレストレストコンクリート（PC構造）におけるプレストレス力の減少を引き起こすため、設計段階での厳密な予測が求められます。

■ 金属材料の高温クリープ特性
鉄鋼や耐熱合金などの金属は、常温ではクリープ変形がほとんど問題になりません。しかし、絶対温度で表した融点（$T_m$）の約0.4〜0.5倍（$0.4T_m$〜$0.5T_m$）以上の高温領域に達すると、原子拡散が活発化して急激にクリープ感受性が高まります。発電用ボイラー管、ガスタービンブレード、化学プラントの反応容器などでは、耐熱合金の選定と「クリープ破断強度」に基づいた肉厚設計が安全運用の生命線です。

【混同注意】クリープ変形・応力緩和（リラクセーション）・乾燥収縮の違い

材料力学や構造設計の実務において、混同されやすい3つの現象の境界線を整理しておきます。境界条件が「応力一定」か「ひずみ（変形量）一定」か、あるいは「外力の有無」によって明確に分類されます。

1. クリープ変形 vs 応力緩和（リラクセーション）
外力（応力）が一定に作用し、「ひずみが増大していく現象」がクリープ変形です。これに対し、部材の初期変位（ひずみ）を強制的に固定した状態に置いたとき、材料内部の弾性ひずみが徐々に塑性ひずみへと置き換わることで「内部の応力が時間とともに低下していく現象」を応力緩和（リラクセーション）と呼びます。高力ボルトの締め付け軸力低下や、PC鋼材の緊張力低下が代表例です。

2. クリープ現象 vs 乾燥収縮
コンクリート特有の比較として乾燥収縮があります。乾燥収縮は部材内部の水分が外気へと蒸発・逸散することによって体積が縮む現象であり、外力（持続応力）がかかっていなくても自発的に生じる点がクリープと根本的に異なります。実構造物では乾燥収縮とクリープが同時に進行するため、両者を合算した複合変形として解析します。

【設計実務の要】クリープ係数の計算式とクリープ限度の見極め方

構造設計で長期安全性を担保するためには、クリープひずみを定量的に算出する計算手法と限界値の把握が必須です。

コンクリート構造計算では、弾性ひずみに対するクリープひずみの比率を表すクリープ係数（$\phi$）を用いて長期ひずみを算出します。

$\phi = \frac{\varepsilon_c}{\varepsilon_e}$ （クリープ係数 ＝ クリープひずみ ÷ 弾性ひずみ）

この係数を用いると、持続荷重による全ひずみ $\varepsilon_{total}$ は次のように表されます。

$\varepsilon_{total} = \varepsilon_e (1 + \phi)$

土木学会や建築学会の示方書・基準では、部材の寸法（仮想厚さ）、大気中の相対湿度、載荷開始材齢（コンクリート打設から荷重をかけるまでの日数）に応じたクリープ係数が規定されています。一般に普通コンクリートの最終クリープ係数は1.5〜3.0程度に達し、長期的な全変形量は初期弾性変形の2〜4倍近くまで膨らむ計算になります。

一方、金属の高温設計では「定常クリープ速度（$\dot{\varepsilon}_{st}$）」を応力（$\sigma$）のべき乗で表すノートン則（Norton's law: $\dot{\varepsilon}_{st} = A \sigma^n$）などが用いられます。さらに、所定の温度下で指定時間（例えば10万時間）荷重をかけ続けてもクリープ破断や規定以上の有害な変形を起こさない限界応力をクリープ限度（クリープ強さ）と呼び、許容応力を設定する際の基準値として採用されます。

【破壊事故を防ぐ】材料力学から見たひずみ速度制御と最新の余寿命評価

クリープによる重大事故を未然に防ぐため、産業界では設計・材料選定から維持管理（メンテナンス）に至るまで多層的なアプローチが取られています。

材料面からのアプローチ：
高温に晒されるガスタービン翼などでは、粒界破壊を防ぐために結晶粒界を排除した「単結晶超合金」の採用や、結晶粒を引張応力方向に揃える「一方向凝固組織」の開発が進んでいます。コンクリート構造物においては、シリカフュームなどの混和材を用いて組織を緻密化し、水セメント比を下げることでクリープひずみを大幅に抑制する高強度コンクリートが標準化されています。

非破壊検査と余寿命評価技術：
長期稼働を続けるプラント設備では、稼働中にボイドや結晶組織の変化を捉えるレプリカ法（表面組織観察）や超音波探傷試験、X線応力測定が実施されます。得られたひずみ速度データと温度・時間の相関から、ラーソン・ミラー・パラメータ（Larson-Miller Parameter）などの時間-温度換算則を適用して部材の残存寿命を高精度に診断する保全技術が確立されています。

【クリープ ひずみ と は】に関するよくある質問（FAQ）

Q1：常温の金属でもクリープひずみは発生しますか？
A1：鉄鋼やチタンなどの高融点金属では、常温かつ降伏応力以下の領域で目に見えるクリープひずみが発生することはほとんどありません。ただし、融点の低い鉛やスズ、亜鉛合金などは常温であっても「絶対温度での融点比」が高くなるため、常温でも顕著なクリープ変形を生じます。

Q2：コンクリートのクリープ変形は最終的に収束しますか？
A2：はい、適切な圧縮応力比（コンクリート強度の40〜50%以下）で使用されている限り、ひずみ速度は年月の経過とともに減衰し、数年から数十年でおおむね一定の上限値（最終クリープ値）へと収束します。ただし、耐力を超える過大な持続荷重がかかっている場合は、加速クリープ領域に入り「持続荷重破壊（クリープ破壊）」を引き起こす危険があります。

Q3：クリープひずみと塑性ひずみは何が違いますか？
A3：除荷しても元に戻らない「永久変形」という点では共通しています。しかし、通常の塑性ひずみは降伏応力を超える外力によって瞬時に生じるのに対し、クリープひずみは降伏応力以下の外力であっても「時間の経過とともに徐々に蓄積していく」という時間依存性を持つ点が決定的な違いです。

まとめ：構造物の安全を守るクリープ対策のポイント

クリープひずみは、外見上の初期強度が十分であっても、時間と環境条件の積み重ねによって材料の骨格を着実に変化させていく不可逆な現象です。設計荷重を弾性限度内に収めるだけでは不十分であり、想定される供用年数と使用温度を踏まえた長期ひずみの予測が欠かせません。

定常クリープ速度の抑制、適切なクリープ係数を用いた断面・たわみ計算、応力緩和や乾燥収縮との相互作用の考慮など、材料力学に基づいた複合的な評価を行うことが、あらゆるインフラ・産業設備の長期的な安全性を担保する確固たる礎となります。 （出典: クリープ ひずみ と は（Yahoo!ニュース））
