アーク溶接と半自動溶接の違いとは？強度や難易度・選び方を徹底比較

金属同士を強固に接合する技術として、製造業や建設現場のみならず、近年はDIYやガレージライフの愛好家からも熱い視線を集める溶接加工。その中でも代表的な工法が「被覆アーク溶接（手棒溶接）」と「半自動溶接」です。どちらも電気エネルギーによって生じるアーク放電の熱で金属を溶かす点では共通していますが、作業性や適した母材、設備コストには決定的な違いが存在します。

いざ溶接機を導入しようとした際、「初心者にはどちらが扱いやすいのか」「仕上がりの強度や見た目にどれほどの差が出るのか」と迷う方は少なくありません。それぞれの仕組みやメリット・デメリット、母材の板厚に応じた使い分けの基準を詳しく紐解いていきます。

📌 【この記事の重要ポイントまとめ】

• 要点1：被覆アーク溶接は強風下の屋外でも作業でき設備が安価な反面、アーク長の維持など技術的な習熟度が求められる。
• 要点2：半自動溶接はワイヤーが自動供給されるため連続作業に強く、薄板の溶接や作業スピードにおいて圧倒的な優位性を持つ。
• 要点3：DIYや小規模作業では電源環境（100V／200V）とシールドガスの有無（ガス／ノンガス）が機種選びの最大の分岐点となる。

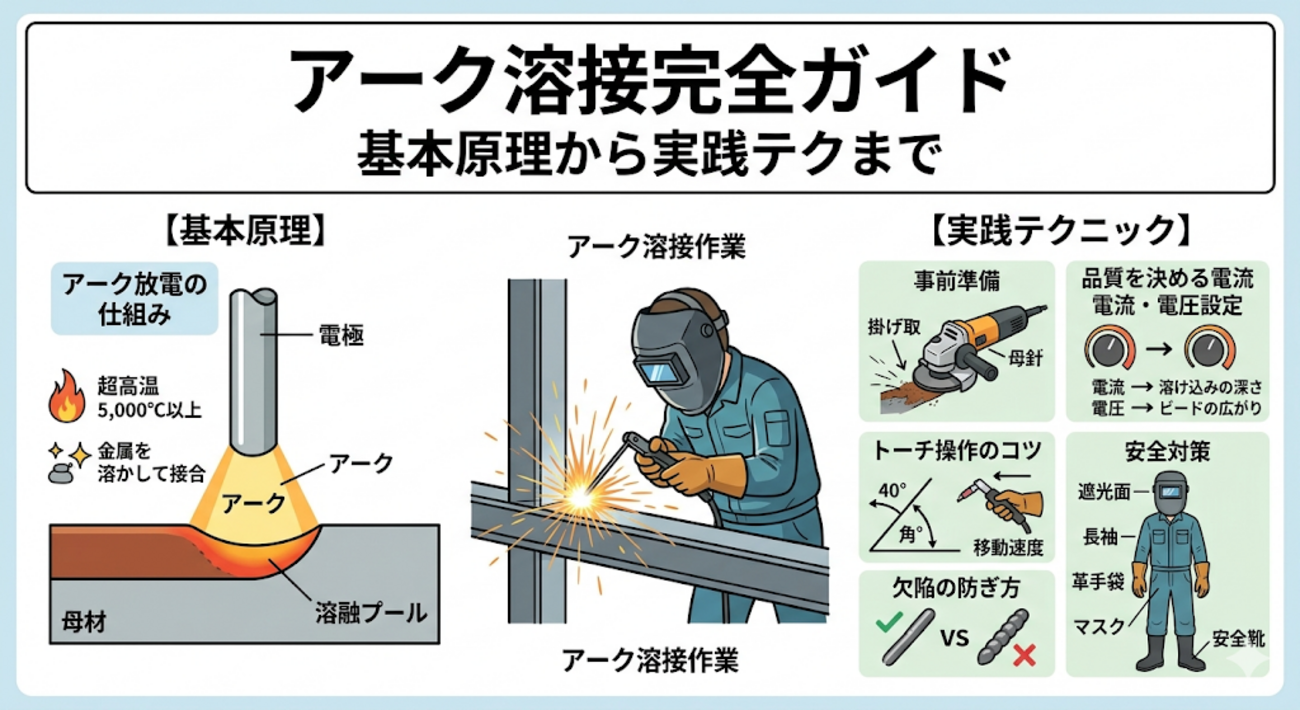

【基礎知識】アーク溶接（手棒）と半自動溶接の根本的な仕組みの違い

溶接工法を正しく選ぶためには、まず両者がどのような構造で金属を溶かし、外気から溶融池を守っているかを理解する必要があります。

「被覆アーク溶接」は現場で一般に手棒溶接とも呼ばれ、金属芯線の周囲にフラックス（被覆剤）を焼き付けた溶接棒をホルダーに挟んで使用します。通電して母材と接触させるとアークが発生し、芯線が溶けて母材と混ざり合うと同時に、被覆材が燃焼してガスとスラグを生成。このスラグとガスが空気中の酸素や窒素を遮断し、溶接金属の酸化や欠陥を防ぎます。溶接棒が徐々に短くなるため、作業者は手の位置を母材に近づけながら一定の隙間を保ち続ける繊細なコントロールが必要です。

一方の「半自動溶接」は、トーチのスイッチを押すと内部のモーターが駆動し、リールに巻かれた溶接ワイヤーがトーチ先端から自動的に繰り出される仕組みです。溶接材の送り出しが機械化（自動化）されている一方で、トーチの移動や狙いをつける動作は作業者が行うことから「半自動」と称されます。ワイヤーが途切れることなく供給され続けるため、棒を頻繁に取り替える手間がなく、長距離のビードを素早く安定して引くことが可能です。

【強度・仕上がり・適応板厚】薄板と厚板でどちらが優れているのか？

「アーク溶接と半自動溶接では、どちらの方が溶接強度が強いのか」という疑問は非常に多く寄せられます。結論から言えば、適切な電流設定と適正な溶け込みが得られていれば、工法による強度の優劣は基本的にありません。強度を左右するのは工法の種類そのものではなく、母材の材質や板厚に対して適切な施工が行われているかどうかです。

ただし、板厚ごとの施工のしやすさとリスクには大きな差が生じます。

自動車のボディ鋼板やマフラー、薄手の角パイプといった薄板溶接（板厚1.0mm〜2.3mm程度）においては、半自動溶接が圧倒的に有利です。半自動溶接は細径ワイヤー（0.8mmなど）を使用することで低電流でも安定したアークを維持しやすく、母材に穴を開けてしまう「溶落ち」のリスクを大幅に低減できます。

対して、建築鉄骨や重機のアタッチメント修理など厚板溶接（板厚6.0mm以上）では、被覆アーク溶接が真価を発揮します。手棒溶接は太い溶接棒を用いて大電流を流すことで深い溶け込みを得やすく、開先加工を施した厚物接合において長年培われた高い構造的信頼性を誇ります。半自動溶接でも厚板の接合は可能ですが、大型の200V専用機と適切な太さのワイヤーを用意しなければ溶け込み不足による強度低下を招く恐れがあるため注意が必要です。

また、作業後の仕上がりと清掃作業にも違いがあります。被覆アーク溶接はビード全体が硬いスラグで覆われるため、溶接後にチッピングハンマーやワイヤーブラシでスラグ除去を行わなければなりません。半自動溶接（特に炭酸ガスや混合ガスを使用する場合）はスラグの発生がごく僅かですが、細かな金属粒が飛び散るスパッタが付着しやすいため、専用のスパッタ付着防止剤の塗布やスクレーパーでの除去作業が求められます。

【難易度比較】初心者が挫折しにくいのはどっち？技術習得のハードル

これから溶接を始める方にとって、技術習得の難易度は最も気になるポイントです。操作の平易さという観点では、半自動溶接のほうが格段にハードルが低いと評価されています。

被覆アーク溶接が難しいとされる最大の理由は、アークスタートの難しさと溶接棒の消耗にあります。母材を軽く擦るようにしてアークを発生させる「マッチ擦り法」や軽く突く「タッピング法」の加減が難しく、初心者は棒が母材に貼り付いてショートさせてしまいがちです。さらに、溶接が進むにつれて棒が短くなるため、トーチを進行方向に動かしながら手元を母材側へと均一に送り込むという複合的な手の動きが求められます。

これに対し、半自動溶接はトーチのトリガーを引くだけで高精度なアークスタートが可能です。ワイヤーが自動供給されるため、母材とノズルの距離を約10mm〜15mmの一定に保ち、一定のスピードでトーチを動かすことだけに集中できます。トーチの動かし方（前進法・後退法）の基本さえ掴めば、未経験者であっても数時間の練習で実用レベルのビードを引けるようになるケースが珍しくありません。

【シールドガスの種類】MIG・MAG・CO2・ノンガスのメリット・デメリット

半自動溶接を深く理解する上で避けて通れないのが、溶融金属を保護するシールドガスの分類です。半自動溶接は使用するガスの種類によって名称や特性が細分化されています。

溶接工法	使用するシールドガス	主な対象母材と特徴
CO2溶接（炭酸ガス溶接）	炭酸ガス（100%）	鉄（軟鋼）専用。ガス代が安く溶け込みが深いが、スパッタがやや多め。
MAG溶接	アルゴン（80%）＋炭酸ガス（20%）等	鉄・ステンレス。アークが安定しスパッタが少なく、美しい仕上がり。
MIG溶接	アルゴンガス（100%）等の不活性ガス	アルミニウムやステンレス。化学反応を起こさせない高品質な接合。
ノンガス半自動溶接	不要（フラックス入りワイヤーを使用）	鉄・ステンレス。屋外作業が可能でガスボンベ不要。スラグ処理が必要。

DIYユーザーや屋外作業者に選ばれているのがノンガス半自動溶接です。ワイヤーの芯部にフラックスが内蔵されており、アーク熱でフラックスがガス化して溶融部を保護します。重い高圧ガスボンベを用意・管理する必要がなく、屋外の風でガスが吹き飛ばされる心配がないという大きなメリットがあります。一方で、通常のガスシールド溶接に比べてスパッタやスラグが多く発生し、後処理の手間が増える点がデメリットとなります。

【コスト・設備・資格】初期費用と現場導入における選定基準

導入コストと維持費の比較も現実的な判断基準です。

初期費用を最も低く抑えられるのは被覆アーク溶接機です。シンプルな構造の機械であれば1万円台から2万円台でも手に入り、必要な消耗品も溶接棒だけであるため、導入のハードルは極めて低く設定されています。また、機体がコンパクトで軽量なため、足場の悪い場所や出張修理への持ち出しも容易です。

一方の半自動溶接機は、ワイヤー送給装置を内蔵しているため本体価格がやや高額になります。本格的なガスシールド溶接を行う場合は、ガスボンベの購入またはリース費用、流量調整器（レギュレーター）の配管設備が必要となり、初期投資は5万円〜10万円以上に膨らみます。ただし、量産作業における時間短縮効果や仕上がりの手直し工数の少なさを考慮すると、製造現場における費用対効果は半自動溶接が圧倒的に優れています。

電源選びにおいては、家庭用コンセントで使える100V機と、工場や動力電源を用いる200V機の選定が重要です。100V専用機は手軽ですが、パワー不足により溶け込み不良を起こしやすいため、本格的な強度を求めるなら200V環境の導入、または昇圧トランスや100V/200V兼用インバーター機の導入をおすすめします。

なお、業務としてこれらの溶接作業に従事する場合、労働安全衛生法に基づく「アーク溶接等の業務に係る特別教育」の受講が義務付けられています。この講習は被覆アーク溶接だけでなく半自動溶接（MIG/MAG/CO2）やTIG溶接も共通の対象となっており、安全衛生教育としての法的な区分に違いはありません。

【アーク溶接と半自動溶接の違い】に関するよくある質問（FAQ）

Q1：DIY初心者向けの最初の1台にはどちらの溶接機がおすすめですか？
A1：作業環境が屋内やガレージ中心で、薄板を使った棚やアイアン家具を作りたいなら「ノンガス対応の半自動溶接機（100V/200V兼用インバーター）」が最適です。トリガーを引くだけでアークが安定し、失敗を最小限に抑えられます。屋外での農機具修理や厚物加工がメインで、予算を極力抑えたい場合は被覆アーク溶接機が有力な選択肢になります。

Q2：半自動溶接でアルミニウムを接合することはできますか？
A2：可能です。ただし、アルミの半自動溶接にはシールドガスとして「100%アルゴンガス（MIG溶接）」が必須となります。さらに、アルミワイヤーは非常に柔らかく送給チューブ内で詰まりやすいため、アルミ対応の専用ライナーやテフロンチューブ、専用チップへの交換が必要です。

Q3：風が吹いている屋外での溶接作業はどちらが適していますか？
A3：被覆アーク溶接、またはノンガス半自動溶接が適しています。シールドガスを使用する半自動溶接（CO2やMAG）は、風速1m〜2m程度の微風でもガスが流されてしまい、溶接部に気泡（ピットやブローホール）が発生して強度が著しく低下します。屋外作業では防風対策を徹底するか、風の影響を受けにくい工法を選択してください。

まとめ：用途と作業環境に応じた最適な工法の見極めを

被覆アーク溶接と半自動溶接には、それぞれ現場で重宝される確固たる理由があります。

設備がシンプルで風に強く、厚物構造物の補修や屋外工事で頼りになる被覆アーク溶接。そして、操作が直感的で作業スピードに優れ、薄板の精密接合から大量生産まで幅広くカバーする半自動溶接。どちらが一方的に優れているというわけではなく、扱う金属の板厚、屋内外の作業環境、求める仕上がりの美しさ、そして予算に合わせた適切な選択こそが、高品質で安全な溶接作業を実現する鍵となります。 （出典: アーク 溶接 半自動 溶接 違い（Yahoo!ニュース））
