幅厚比とは？鋼構造設計で必須の基本概念と断面ランクを徹底解説

鉄骨造（S造）の建物を設計する際、部材の強度だけでなく大地震時の「粘り強さ」を左右する極めて重要な指標が幅厚比（はくあつひ）です。鋼材は非常に強度が高い材料ですが、板の厚みに対して幅が広すぎると、材料本来の強さを発揮する前に折れ曲がってしまう脆弱性を抱えています。

耐震性能を担保し、安全で合理的な建物を実現するためには、この幅厚比を正しく理解してコントロールしなければなりません。本稿では、鉄骨造構造計算の基礎となる幅厚比の定義から計算方法、断面ランクの判定基準、実務で直面する注意点までを網羅して分かりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：幅厚比は鋼板の「幅と厚さの比率」であり、薄板が波打って耐力を失う局部座屈を防ぐための重要指標。
• 要点2：部材の塑性変形能力を決定づけ、断面ランク（FA〜FD）の判定や保有水平耐力の計算に直結する。
• 要点3：H形鋼や角形鋼管など部材の支持条件によって計算方法が異なり、建築基準法施行令や学会規準の制限を遵守する必要がある。

【基本概念】幅厚比とは何か？鋼構造設計で最重要視される理由

幅厚比とは、鋼部材を構成する板要素の「幅（または高さ）」を「板の厚さ」で割った無次元の数値です。記号では一般に b/t や d/t（b, d：板の幅やり寸法、t：板厚）と表されます。

鋼構造設計において幅厚比が重視される最大の理由は、圧縮力を受ける鋼板の安定性を評価するためです。紙をイメージすると分かりやすいでしょう。厚紙を短く切ったものは上から押しても耐えられますが、大きな薄紙を筒状にせずそのまま押すと、簡単にペコッと折れ曲がってしまいます。鋼材でも全く同じ現象が起こります。

板が薄く幅が広い（＝幅厚比が大きい）部材は、材料自体の降伏強度に達する前に変形して耐力を失います。逆に、板が厚く幅が狭い（＝幅厚比が小さい）部材は、限界まで圧縮されても耐力を維持し続けることができます。つまり幅厚比は、鋼材が持つポテンシャルを100%引き出すための「プロポーションの健全性」を示すバロメーターなのです。

局部座屈と幅厚比の関係｜部材の「粘り強さ（塑性変形能力）」を決めるメカニズム

圧縮や曲げモーメントを受ける鋼部材において、部材全体が弓なりに曲がる現象を「全体座屈」と呼ぶのに対し、部材を構成する個々の板要素の一部が波打つように折れ曲がる現象を局部座屈と呼びます。

大地震が発生した際、建物には極めて大きな水平力が加わります。耐震構造では、主要な梁や柱が塑性化（降伏応力を超えて変形）しながら地震エネルギーを吸収する設計が一般的です。このとき部材に求められるのが、破断や急激な耐力低下を起こさずに変形し続ける塑性変形能力です。

もし部材の幅厚比が過大であると、部材が十分に塑性化する前に局部座屈が発生し、急激に耐力が低下して建物全体が崩壊の危機に瀕します。局部座屈を遅らせる、あるいは発生させずに部材本来のエネルギー吸収能力を発揮させるために、幅厚比を厳密に制限することが構造力学上の大原則となっています。

【計算方法】H形鋼・角形鋼管における幅厚比の求め方と具体例

幅厚比の計算方法は、対象となる部材の形状や「板の端部がどのように支持されているか」によって規定されています。代表的な部材であるH形鋼と角形鋼管の計算手順を見ていきましょう。

支持条件は大きく分けて2種類存在します。

• 突出板（一端自由・一端支持）：板の片側だけが固定されている状態（例：H形鋼のフランジ）。座屈しやすいため幅厚比の制限値が厳しい。
• 両端支持板：板の両端が他の板要素に固定されている状態（例：H形鋼のウェブ、角形鋼管の各面）。突出板に比べて拘束が効くため座屈しにくい。

1. H形鋼の場合

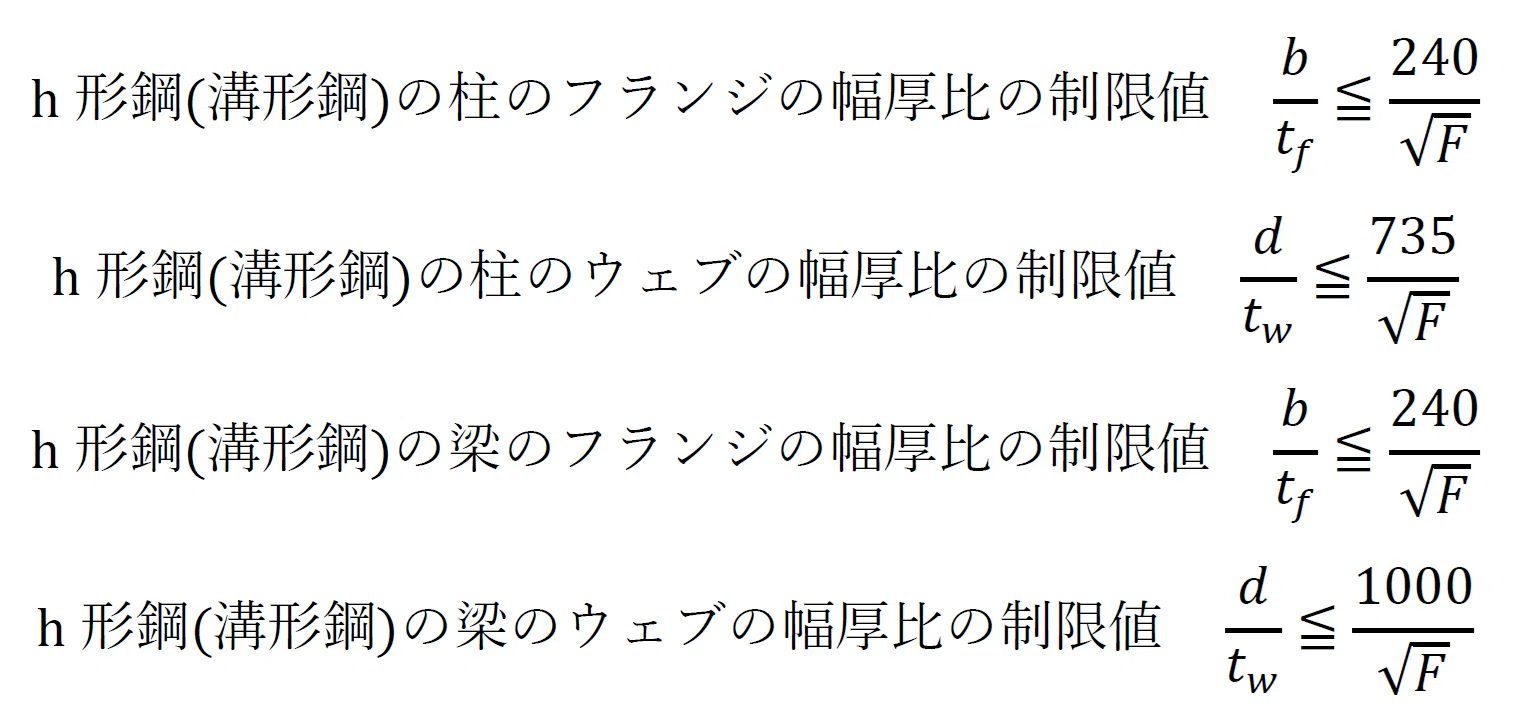

フランジ（突出板）の幅厚比は、フランジ全幅Bの半分からウェブ厚とフィレット半径を考慮した突出幅 $b$ を板厚 $t_f$ で割って求めます（実務上の略算では $B / (2 \cdot t_f)$ を用いることもあります）。一方、ウェブ（両端支持板）の幅厚比は、クリアな内法高さ $d$ をウェブ厚 $t_w$ で割った $d / t_w$ で算定します。

2. 角形鋼管（コラム）の場合
柱材として多用される角形鋼管は、4面すべてが両端支持板となります。外寸 $B$ から角部の曲率半径（コーナーR）の影響を除いた平板部分の幅 $b$ を板厚 $t$ で割ることで幅厚比 $b/t$ を算出します。

鉄骨造構造計算の実務では、これらの算定値を鋼材の材質（SS400、SN490、BCR295など）に応じた基準値と比較照合し、安全性を確認していきます。

断面ランク（FA〜FD）の規定値と構造特性｜設計ルートへの影響

建築基準法および日本建築学会の鋼構造設計規準では、部材の幅厚比の大きさに応じて断面を4つの断面ランク（FA、FB、FC、FD）に分類しています。

断面ランク	変形性能・特徴	主な適用と設計上の位置づけ
FAランク	極めて高い塑性変形能力を持つ。十分な変形後も耐力を維持可能。	保有水平耐力計算（ルート3）で最も有利な構造特性係数（Ds値）を適用可能。
FBランク	良好な塑性変形能力を持つ。耐力低下までの変形量はFAに次ぐ。	一般的な耐震フレームの梁・柱部材として広く利用される。
FCランク	降伏後の変形能力が限定的。耐力はあるが早期に局部座屈の恐れあり。	弾性設計中心のルートや、Ds値を割り増して必要耐力を引き上げる設計が必要。
FDランク	塑性化する前に局部座屈を起こす可能性がある薄肉断面。	耐震計算での塑性ヒンジ形成を前提とする部位には使用不可。二次部材等に限られる。

許容応力度の確認だけで済む小規模建物のルート1設計では幅厚比の制限は比較的緩やかですが、中大規模建物で保有水平耐力を算定するルート3設計では、部材がFAランクまたはFBランクであることが実質的な前提条件となります。幅厚比の判定が下位ランクになると、建物全体に求められる必要保有水平耐力（必要強度）が跳ね上がるため、構造コストにも直結します。

実務で注意すべきポイント｜冷間成形角形鋼管の扱いと設計上の落とし穴

構造設計の実務現場において、特に注意を払うべきなのが建築基準法施行令および関連告示に基づく冷間成形角形鋼管（STKR材、BCR材、BCP材など）の扱いです。

冷間成形角形鋼管は成形時にコーナー部へ強い塑性加工が加わっているため、素材の靭性が低下し、局部座屈や脆性破断が起こりやすい特性を持っています。そのため、一般的な熱間圧延H形鋼よりも厳しい幅厚比制限が課されています。安価なSTKR材を用いる場合、ルート3設計では厳しい割増係数が課されるか、事実上柱部材としての使用が制限されるケースがあります。

また、強度の高い高強度鋼（SN490やSA440など）を採用する場合にも注意が必要です。基準強度が上がると材料が降伏するまでの応力レベルが高くなるため、より小さな変形で局部座屈が発生しやすくなります。このため、高強度鋼ほど幅厚比の制限値（許容上限値）は小さく（＝より肉厚に）設定されています。「高強度鋼にしたから板厚を薄くできる」と単純に判断すると、幅厚比基準に抵触して設計変更を余儀なくされる典型的な落とし穴に陥ります。

【幅厚比とは】に関するよくある質問（FAQ）

Q1：幅厚比と細長比（さいちょうひ）は何が違うのですか？
A1：評価する対象のスケールが異なります。幅厚比は板要素の局部座屈（部材断面の一部分の波打ち）を評価する指標です。これに対して細長比は、柱やブレースなど「部材全体の長さと断面形状（断面二次半径）」の比率であり、部材全体が棒のように弓なりに折れ曲がる全体座屈を評価する指標です。

Q2：幅厚比は小さければ小さいほど良いのですか？
A2：力学的な変形性能・安全性の観点からは小さければ小さい（＝肉厚である）ほど優れています。しかし、板厚を増やすと鋼材重量が増加し、建築コストの上昇や基礎への負担増を招きます。構造耐力、変形性能、コストの3者のバランスを見極め、必要な断面ランク（FAやFB）を満たす最適な板厚を選定することが設計実務の要です。

Q3：既存建物の耐震診断で部材がFDランクと判定された場合の対策は？
A3：FDランクの部材は地震時に十分な粘りを発揮できないため、耐震補強が必要になるケースが多く見られます。対策としては、部材内部にコンクリートを充填して局部座屈を拘束する（CFT化）、鋼板や補強リブ（スチフナー）を溶接して板の有効幅を小さくする、あるいは耐震ブレースを増設して部材に過大な変形が生じないよう架構全体を補強する工法などが採用されます。

まとめ：今後の展望と注目ポイント

幅厚比は、単なる寸法の比率にとどまらず、鋼構造建築物が地震エネルギーに耐えうる「粘り強さ」を決定づける最重要パラメータです。

超高層ビルから一般的な倉庫・店舗に至るまで、耐震安全性を確保しつつ経済的な断面を設計するためには、部材の応力状態と支持条件を的確に把握した幅厚比の管理が欠かせません。耐震基準の高度化や新素材の導入が進む現在においても、座屈という物理現象をコントロールする基本原則としての幅厚比の重要性は不変です。日々の構造計算や図面チェックにおいて、改めてその意味と数値を正確に捉え直すことが確かな構造安全への第一歩となります。 （出典: 幅 厚 比 と は（Yahoo!ニュース））
