液化石油ガス設備士実技の寸法出し攻略！減寸計算とねじ込み代の極意

国家資格である液化石油ガス設備士の実技試験において、多くの受験生が直面する最大の難関が「配管の寸法出し」です。支給された図面から正確な管の切断長さを導き出せなければ、どれほど手際よくねじ切りや組み立てを行っても、完成寸法が許容公差から外れて一発で減点・不合格の憂き目に遭います。

施工現場での経験が浅い方はもちろん、普段からガス配管工事に携わっているプロであっても、試験特有の厳格な採点基準や時間制限のプレッシャーから計算ミスを犯すケースは後を絶ちません。本稿では、配管計算の基本となる芯々寸法の割り出しから、エルボの減寸計算、ねじ込み代の取り方、フレキ管加工の注意点に至るまで、実技試験を一発合格するための実践的なノウハウを徹底解剖します。

📌 【この記事の重要ポイントまとめ】

• 要点1：管切断寸法の計算は「芯々寸法 −（継手の中心〜端面寸法 × 2）＋（ねじ込み代 × 2）」の公式を確実にパターン化することが鉄則。
• 要点2：15A・20Aなど管径ごとのエルボ引き代（減寸代）を暗記し、図面受領直後の作図・計算ルーティンを固定化してミスを根絶する。
• 要点3：高圧ガス保安協会の欠陥基準（寸法公差±5mm以内等）を意識し、ねじ切り時のネジ山の有効長やフレキ管の余長管理まで正確に仕上げる。

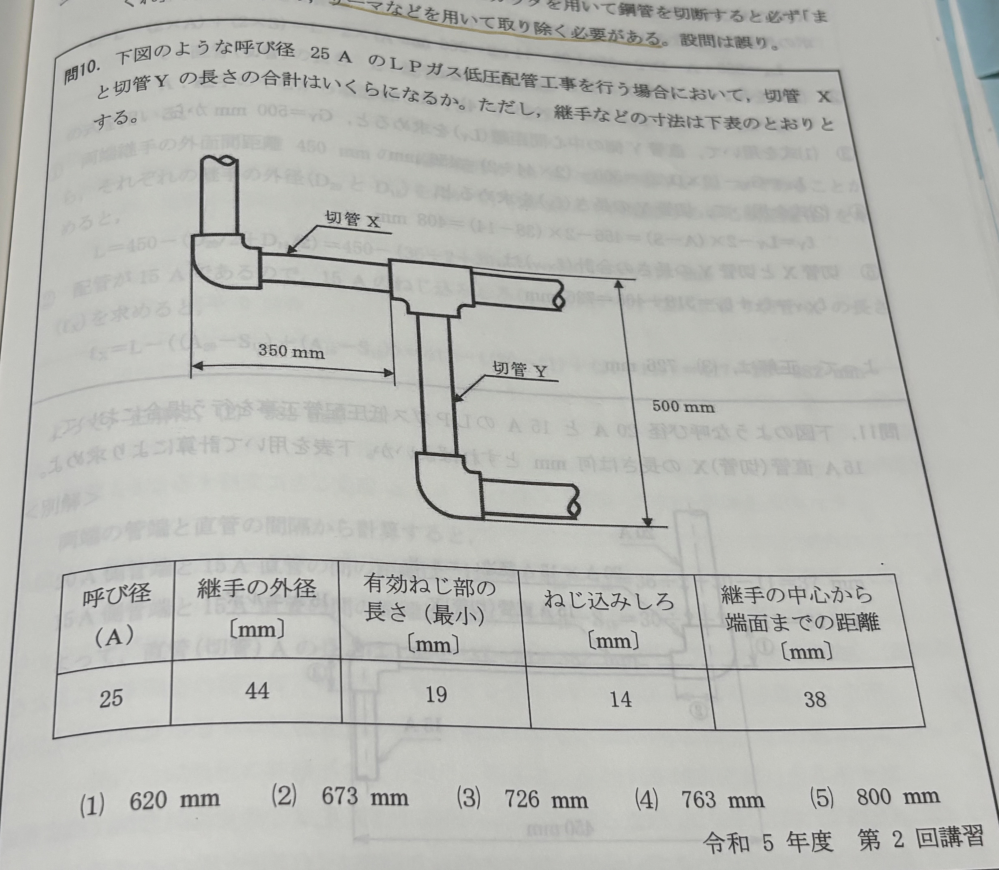

【基本原理】配管寸法出しの計算方法と「芯々寸法」から管寸法の求め方

実技試験の図面に記載されている数値は、基本的に配管の中心線から中心線までの距離を示す芯々寸法（しんしんすんぽう）です。しかし、実際にパイプカッターで切断すべき管の長さ（実管長）は、この芯々寸法とは異なります。

配管用炭素鋼鋼管（SGP）をエルボやチーズなどの継手と接続する場合、継手自体の大きさがあるため管を短くする必要があります（減寸）。一方で、管の端部は継手の内側にねじ込まれるため、その分だけ長さを足さなければなりません（ねじ込み代）。

実管長を導き出すための基本計算式は次の通りです。

実管長 ＝ 芯々寸法 −（継手の中心から端面までの寸法 × 2）＋（ねじ込み代 × 2）

現場や試験対策では、計算をスピーディーに行うために「（継手の中心〜端面寸法）−（ねじ込み代）」をあらかじめ算出し、これを「引き代（減寸代）」として扱います。両端が同じ継手であれば、「芯々寸法 −（引き代 × 2）」で瞬時に切断寸法を導き出すことが可能です。

【実践手順】エルボの減寸計算とねじ込み代の割り出しステップ

液化石油ガス設備士の実技試験で頻出する継手といえば、90度エルボです。寸法出しで混乱しないためには、エルボの形状寸法とねじ込み代の数値を身体に染み込ませておく必要があります。

一般的に試験で使用される可鍛鋳鉄製管継手（15A・20Aなど）の場合、基準となる数値は規格で定まっています。

• 15A（1/2B）配管の場合：エルボの中心から端面までの寸法は約27mm、適正なねじ込み代は約11mm。したがって、片側の引き代は「27mm − 11mm ＝ 16mm」となります。両端エルボ配管であれば、芯々寸法から32mm引いた長さが実管長です。
• 20A（3/4B）配管の場合：エルボの中心から端面までの寸法は約32mm、適正なねじ込み代は約13mm。片側の引き代は「32mm − 13mm ＝ 19mm」となり、両端エルボなら芯々寸法から38mmを引きます。

ただし、試験で使用される継手のメーカーやロット、あるいは高圧ガス保安協会（KHK）の講習テキストで指定される数値により、1〜2mm前後の差異が設定されている場合があります。液化石油ガス設備士 講習会で配布される資料や事前指示の数値を最優先で確認し、その講習で指定された標準引き代を用いて計算用紙に書き出す習慣をつけてください。

【フレキ管加工】金属フレキシブル管の寸法取りと施工の落とし穴

近年の実技試験において、鋼管ねじ切り配管と並んで合否を分けるポイントとなっているのがフレキ管加工 寸法の取り扱いです。金属フレキシブル管は柔軟に曲げられる反面、正確な寸法で切断・端末処理を行わないと、指定寸法通りの納まりになりません。

フレキ管施工で注意すべきは、金具（メカニカル継手やプッシュインパクト継手など）の呑み込み深さと金具自身の長さです。フレキ管を金具の奥まで確実に挿入する寸法を見込まずに外見上の長さだけで切断すると、組み立て時に長さが足りなくなったり、無理な引っ張りが生じて継手部に余計な応力がかかったりします。

また、フレキ管の切断時には被覆の剥離寸法をミリ単位で厳守し、専用カッターで管の山・谷の正確な位置を切断しなければなりません。少しでも斜めに切れたりバリが残ったりすると気密試験での漏れに直結するため、鋼管以上の繊細さが求められます。

【減点・失格回避】実技試験の欠陥基準と許容誤差ラインを徹底チェック

どれほど手際よく作業を進めても、完成寸法が規定の範囲に収まっていなければ合格基準を満たせません。高圧ガス保安協会が定める実技試験の欠陥基準における主要なポイントを押さえておく必要があります。

完成寸法における許容誤差は一般に「指定寸法に対して±5mm以内」と非常に厳密です。配管が1本でも長すぎたり短すぎたりすると、全体の矩形（フレーム）が歪み、平行度や直角度の欠陥判定を受ける連鎖反応に陥ります。

寸法以外にも、以下の項目が重大な減点・欠陥対象となります。

• 配管用炭素鋼鋼管のねじ山露出：ねじ込み完了時に、継手端面から露出している有効ねじ山が多すぎても少なすぎても（標準は2〜3山程度）減点対象。
• シール剤の塗布不良・はみ出し：ねじ部に適量のシールテープや液状シール剤が適切に使われているか。
• 気密試験での圧力降下：指定圧力での保持試験で漏れが検知されれば、その時点で重大欠陥（不合格）。

切断寸法で2〜3mmの誤差が生じると、ねじ込みの深さ調整だけで±5mmの枠内に収めるのは極めて困難です。最初の「計算」と「切断」の段階でミリ単位の精度を追求することが、最大の防衛策となります。

【合格を掴む戦術】実技試験の時間配分と工具の使いこなし術

実技試験は時間との戦いです。焦りから生じるミスを防ぐには、試験開始から終了までの明確なタイムスケジュールを頭に構築しておかなければなりません。

標準的な試験時間の中で推奨される時間配分の目安は以下の通りです。

• 開始〜5分（図面確認・寸法計算）：支給材料と図面を照合し、すべての管の実管長を計算して図面余白にメモする。検算を必ず1回実施。
• 5分〜18分（鋼管切断・ねじ切り）：パイプカッターで管を切断し、手動または電動ねじ切り機で所定の寸法通りにねじ加工。面取りとバリ取りを丁寧に行う。
• 18分〜28分（フレキ管加工・組み立て）：シール材を巻き、継手を順番通りに締め込む。トルク過剰による継手の破損やねじの焼き付きに注意。
• 28分〜35分（寸法確認・修正・気密試験）：全体の平行・直角・外寸をスケールで最終計測し、気密試験を実施して提出。

また、実技試験 工具 指定寸法の確認も欠かせません。支給または持参するパイプレンチ、モンキーレンチ、スケールなどの状態を万全に整えておくことが、作業時間の短縮と確実な寸法出しを支えます。

【液化石油ガス設備士実技の寸法出し方】に関するよくある質問（FAQ）

Q1：ねじ込み代を計算通りにねじ込もうとしても、固くて最後まで入りません。どうすればよいですか？
A1：ねじ切り時の「チェーザ（刃）の切り込み深さ」が浅い可能性があります。ねじ切り機の目盛りが適正か確認し、削られたネジ山ゲージの通りをチェックしてください。ただし削りすぎると管強度が落ちて漏れの原因になるため、標準のテーパーねじゲージ寸法を厳守することが重要です。

Q2：試験本番で計算を間違えないための裏ワザはありますか？
A2：計算式を毎回イチから考えるのではなく、講習会で提示される「管径別の引き代一覧表」をあらかじめ頭に叩き込み、問題用紙が配られた瞬間に余白へ書き出すのが最も確実です。「15Aエルボ＝16mm引き」「20Aエルボ＝19mm引き」といった数値を固定値として持っておくことで、本番の極度の緊張下でもケアレスミスを防げます。

Q3：寸法が3mmほどズレてしまいました。ねじの締め込み具合で調整しても大丈夫ですか？
A3：2〜3mm程度の微調整であれば、ねじ込みの加減（半回転〜1回転程度）で寸法内に収めることは可能です。ただし、露出ねじ山数が基準（概ね1〜3山程度）から外れたり、締め付けトルクが不足して気密試験で漏れたりしては本末転倒です。あくまで最後の微調整手段と考え、基本は切断寸法で合わせる意識を持ってください。

まとめ：計算のルーティン化が一発合格への最短ルート

液化石油ガス設備士の実技試験において、寸法出しは単なる算数の作業ではなく、施工品質と合否を決定づける最重要工程です。

芯々寸法からの減寸計算、継手ごとの引き代、フレキ管の端末処理寸法を完全にパターン化し、迷わず手が動くレベルまで練習を重ねてください。寸法の狂いをゼロに近づける緻密な下準備こそが、本番での焦りをなくし、一発合格を確実なものにする唯一の近道です。 （出典: 液化 石油 ガス 設備 士 実技 寸法 出し 方（Yahoo!ニュース））
