構造力学の影響線を完全攻略！書き方と原理・計算手順を徹底図解

橋梁やクレーン桁の設計、あるいは土木・建築分野の各種資格試験（公務員試験や技術士、一級建築士）で必ずと言っていいほど登場する「影響線」。曲げモーメント図（BMD）やせん断力図（SFD）は何とか理解できても、移動荷重を扱う影響線になった途端につまずいてしまう学習者は少なくありません。

断面力図と影響線の決定的な違いは何か、そしてなぜ複雑な計算をせずとも形が描けるのか。本稿では、単位移動荷重の基本概念から、反力・せん断力・曲げモーメントの影響線の具体的な書き方、さらには作図を一瞬で可能にする「ミュラー・ブレスラウの原理」まで、体系的かつ明快に整理します。

📌 【この記事の重要ポイントまとめ】

• 要点1：影響線は「特定の一点」に着目し、大きさ1の移動荷重が動いたときの断面力や反力の変化を表すグラフ。
• 要点2：ミュラー・ブレスラウの原理を使えば、拘束を外して単位変位を与えるだけで定性的な形状が即座に描ける。
• 要点3：影響線の面積を利用すれば、等分布荷重載荷時の最大断面力も「荷重強度×面積」で素早く算出可能。

【基礎知識】影響線とは何か？断面力図（BMD・SFD）との本質的な違い

構造力学を学ぶ上で、誰もが最初に混乱するのが「断面力図（BMDやSFD）」と「影響線（Influence Line）」の混同です。この2つの違いを明確に把握することが、影響線をマスターする最大の第一歩となります。

両者の違いを一言で整理すると、「位置の固定対象がどこにあるか」に尽きます。

• 断面力図（BMD / SFD）：「荷重の位置が固定」されているとき、部材の「あらゆる位置（x）」に生じる曲げモーメントやせん断力の分布を示した図。
• 影響線（IL）：「部材の特定の一点（着目点Cなど）」を固定し、大きさ1の「荷重の位置（x）が移動」したときに、その着目点に生じる力の変化を示した図。

例えば、道路橋の上を1台のトラックが通過するシーンを思い浮かべてください。「トラックが中央に停車している瞬間に、橋の各部位がどうたわみ、どんな力を受けているか」を見るのが断面力図です。一方で、「橋の中央にある特定の鋼材が、トラックの走行位置に応じてどれだけ引っ張られたり曲げられたりするか」を追跡するのが影響線です。移動荷重を受ける構造物の安全性を確かめるには、影響線の把握が欠かせません。

【疑問を解消】なぜ移動荷重でグラフが描けるのか？単位移動荷重のメカニズム

「移動する荷重をどうやって1つのグラフに落とし込むのか？」という疑問の答えは、「大きさ1の下向き無次元化荷重（単位移動荷重：$P=1$）」を仮想的に走らせる点にあります。

梁の左端を原点（$x=0$）、スパン長を $L$ とし、位置 $x$ に大きさ $1$ の集中荷重が載っている状態を考えます。この荷重位置 $x$ をパラメータ（変数）として、静力学的なつり合い式（$\Sigma H=0, \Sigma V=0, \Sigma M=0$）を立てることで、着目点に生じる反力や断面力を $x$ の関数として立式できます。

荷重の大きさを「1」として関数を求めておくことで、線形弾性体の重ね合わせの原理（線形重ね合わせ）が利用可能になります。もし実際の荷重が $P = 50\text{ kN}$ であれば、影響線の縦軸の値（影響線縦距）にそのまま $50$ を掛けるだけで、実際の断面力が即座に求まります。

【実践】静定梁における影響線の書き方｜反力・せん断力・曲げモーメントの求め方

スパン長 $L$ の単純梁 $AB$（左端 $A$ がピン支点、右端 $B$ がローラー支点）を例に、数式から影響線を導く標準的な手順を確認します。着目点を左端から距離 $a$ の位置にある点 $C$（右端からは $b = L - a$）と設定します。

1. 支点反力の影響線（$R_A, R_B$）

荷重 $P=1$ が左端から距離 $x$ にあるとき、支点 $B$ 回りのモーメントのつり合い $\Sigma M_B = 0$ を考えます。

$$R_A \times L - 1 \times (L - x) = 0 \implies R_A(x) = \frac{L - x}{L} = 1 - \frac{x}{L}$$

この式から、$x=0$（荷重が支点 $A$ 直上）のとき $R_A = 1$、$x=L$（支点 $B$ 直上）のとき $R_A = 0$ となる直線が得られます。これが支点反力 $R_A$ の影響線です。

2. せん断力の影響線（$Q_C$）

点 $C$ に生じるせん断力 $Q_C$ は、荷重が点 $C$ の左側にあるか右側にあるかで場合分けして計算します。

• 荷重が $C$ より左側（$0 \le x < a$）にあるとき：
  点 $C$ より右側の区間を切り出して考えると、外力は支点反力 $R_B$ のみです。下向きを正と定義すると、$Q_C(x) = -R_B = -\frac{x}{L}$ となります。荷重が $C$ の直前（$x \to a$）に達すると値は $-\frac{a}{L}$ に達します。
• 荷重が $C$ より右側（$a < x \le L$）にあるとき：
  点 $C$ より左側の区間を切り出すと、外力は $R_A$ のみです。したがって $Q_C(x) = +R_A = 1 - \frac{x}{L} = \frac{L - x}{L}$ となります。荷重が $C$ の直後（$x \to a$）にあるとき、値は $+\frac{L-a}{L} = +\frac{b}{L}$ です。

点 $C$ を境に影響線は不連続となり、その落差は必ず $\frac{b}{L} - (-\frac{a}{L}) = \frac{a+b}{L} = 1$ となります。

3. 曲げモーメントの影響線（$M_C$）

同様に、着目点 $C$ の曲げモーメント $M_C$ を求めます。

• 荷重が $C$ より左側（$0 \le x \le a$）にあるとき：
  右側区間のつり合いから、$M_C(x) = R_B \times b = \frac{x}{L} \cdot b$。
• 荷重が $C$ より右側（$a \le x \le L$）にあるとき：
  左側区間のつり合いから、$M_C(x) = R_A \times a = \frac{L - x}{L} \cdot a$。

いずれの式も $x=a$（荷重が点 $C$ 直上）で最大値となり、ピーク値は $M_{C,\max} = \frac{a \cdot b}{L}$ となる三角形の形状を描きます。

【直感で解く】ミュラー・ブレスラウの原理と仮想仕事の原理を活用した定性的な作図法

数式を立てずに影響線の形状を一瞬で見抜く手法として名高いのが「ミュラー・ブレスラウの原理（Müller-Breslau's Principle）」です。この原理は、構造力学の基礎理論である仮想仕事の原理から導かれています。

原理の基本ルールはシンプルです。「求めたい力学量（反力・せん断力・曲げモーメント）が抵抗している拘束を解除し、その方向に単位変位（または単位回転角）を与えたときに部材が描く変形図が、そのまま影響線の形状になる」というものです。

求めたい影響線	拘束の解除方法	与える単位変位のイメージ
支点反力 $R_A$	支点 $A$ の上下拘束を外す（ローラー化）	支点 $A$ を上向きに $1$ だけ押し上げる。部材全体が傾き、右端 $B$ を中心とする傾斜直線ができる。
せん断力 $Q_C$	点 $C$ で部材をせん断スライド可能にする（スライダ挿入）	点 $C$ の左側を下へ、右側を上へスライドさせ、相対変位が $1$ になるよう変形させる（傾きは平行）。
曲げモーメント $M_C$	点 $C$ にヒンジ（回転ピン）を挿入する	点 $C$ を上向きに押し上げ、ヒンジ部で折れ曲がる相対回転角 $\theta = 1$ の山型変形を作る。

静定構造物の場合、各部材は剛体として動くため変形図はすべて「直線」の組み合わせになります。一方、不静定構造物の場合は部材自体がたわむため、影響線は「なめらかな曲線」を描きます。定性的な変形挙動を頭の中でシミュレーションするだけで、試験問題の選択肢を瞬時に絞り込むことが可能です。

【応用編】トラス構造・不静定構造の影響線と面積公式を用いた等分布荷重の計算

単純梁の基礎を理解した後は、より実践的なトラス構造や等分布荷重の載荷計算へステップアップしましょう。

1. トラス構造における影響線

橋梁トラスなどに荷重が載る場合、荷重は床組（床版・横桁・縦桁）を介して格点（パネルポイント）にのみ伝達されます。そのため、格点と格点の間にある部材の軸力影響線は、各格点上の影響線縦距を直線で結んだ形状になります。

特定の下弦材や斜材の軸力影響線を求める際は、「リッターの切断法」を併用し、単位荷重が切断部より左側にある場合と右側にある場合でつり合い式を立てるのが定石です。

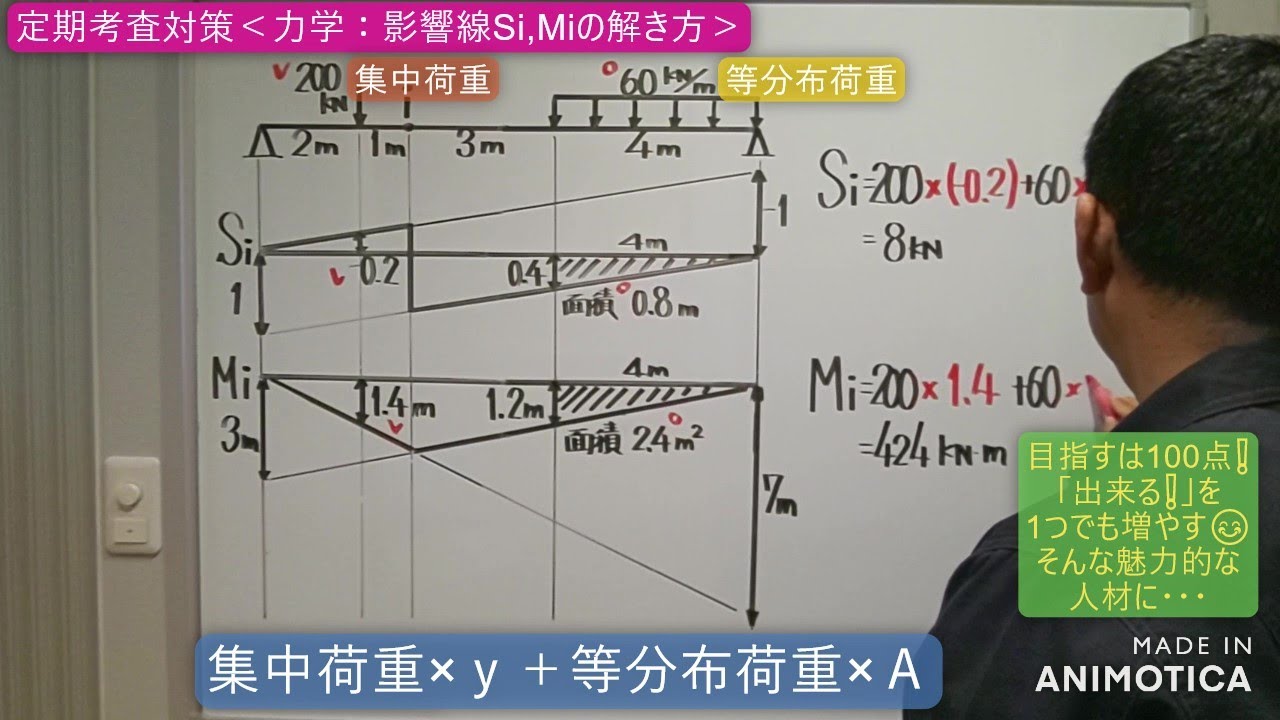

2. 影響線と面積公式（等分布荷重の載荷）

移動荷重は車両のような集中荷重だけでなく、交通渋滞や群集荷重のように等分布荷重（$w\text{ [kN/m]}$）として作用することもあります。このとき、断面力を積分計算で毎回求める必要はありません。

断面力 $S$ は、等分布荷重の強さ $w$ と「影響線が囲む面積 $A$」の積で求められます。

$$S = \int w \cdot y(x) \, dx = w \int y(x) \, dx = w \times A$$

例えば、梁全体に等分布荷重 $w$ が載ったときの点 $C$ の曲げモーメントは、三角形影響線の面積（底辺 $L$、高さ $\frac{ab}{L}$）を計算し、$A = \frac{1}{2} \times L \times \frac{ab}{L} = \frac{ab}{2}$ となるため、$M_C = w \times \frac{ab}{2} = \frac{w a b}{2}$ と極めて簡単に求まります。中央断面（$a=b=L/2$）であれば、よく知られた公式 $\frac{w L^2}{8}$ と完全に一致します。

【試験対策】構造力学の影響線計算問題を確実に解くためのステップ

公務員試験や資格試験で影響線の計算問題が出題された際は、以下の3ステップで機械的に処理するのが最も安全で素早いアプローチです。

1. ステップ1：形状をミュラー・ブレスラウの原理で素早くスケッチする
   まず拘束を外し、変形図からプラス・マイナスの符号とピーク位置を把握します。静定梁なら直線、張り出し梁なら支点を超えた部分の傾きを延長します。
2. ステップ2：ピークとなる主要ポイントの縦距（値）を計算する
   荷重を着目点直上（曲げモーメントの場合）や支点直上に置き、静力学的つり合い式からピーク高さを算出します。
3. ステップ3：最大断面力を生む荷重配置（最悪ケース）を決定する
   複数の集中荷重群や列車荷重が作用する場合、影響線の最大ピーク位置に最も大きな荷重を配置し、各荷重位置の縦距を掛け算して合計します。等分布荷重で最大正曲げを求める場合は、影響線がプラスとなっている区間だけに荷重を満載させます。

【影響 線 構造 力学】に関するよくある質問（FAQ）

Q1：静定構造と不静定構造で、影響線の書き方にどのような違いがありますか？
A1：静定構造の影響線は部材が剛体変位するため「折れ線（直線）」で構成されます。一方、不静定構造では余剰拘束によって部材が弾性変形するため、影響線は「滑らかな曲線」になります。ただし、拘束を解除して単位変位を与えるというミュラー・ブレスラウの原理自体はどちらの構造でも全く同じように適用可能です。

Q2：影響線の縦軸の単位は何になりますか？
A2：作用させる単位荷重が無次元（$1$）か単位力（$1\text{ N}$ または $1\text{ kN}$）かによって表記が分かれます。反力やせん断力の影響線縦距は「力 / 力」となるため無次元（$[\text{m/m}] = [-]$）、曲げモーメントの影響線縦距は「力 $\times$ 距離 / 力」となるため長さの単位（$[\text{m}]$）を持ちます。

Q3：なぜ最大曲げモーメントを求めるのに影響線が必要なのですか？
A3：固定荷重であれば中央に荷重がある状態が最悪ケースと分かりますが、トラックの前輪・後輪のように荷重間隔が決まった複数荷重が動く場合、どの位置に車輪が来たときに着目点が最大の応力を受けるかが直感では分かりにくいためです。影響線を用いれば、複数の車輪荷重に対する最大断面力の発生条件を厳密かつ迅速に特定できます。

まとめ：影響線の本質を掴んで構造計算の実践力を高めよう

構造力学における影響線は、一見すると抽象的で難解に思えますが、「1つの点に着目し、動く荷重の影響を記録したカルテ」だと捉えれば本質は明快です。

数式による厳密な誘導法と、ミュラー・ブレスラウの原理による直感的な作図法の双方を身につけることで、計算ミスを劇的に減らし、検算も容易に行えるようになります。基礎的な単純梁の反力・せん断力・曲げモーメントのパターンを手を動かして描く練習を重ね、不静定梁やトラス構造の応用問題にも自信を持って挑んでください。 （出典: 影響 線 構造 力学（Yahoo!ニュース））
