ステアリングギアボックスの構造と仕組み｜異音やガタつきの原因を完全解説

ドライバーがステアリングホイールを握り、何気なく左右に回す操作。このわずかな回転運動を正確にタイヤの角度へと変換し、何十トンものコーナリンググリップを自在にコントロールしている心臓部が「ステアリングギアボックス」です。自動車の操舵装置において最も過酷な負荷を受け止め続ける重要保安部品でありながら、普段はアンダーボディの奥深くに隠れているため、その内部構造や精密な作動原理に触れる機会は多くありません。

愛車を長く走らせていると、段差を越えた際の「コトコト」という異音や、直進時のかすかなハンドルの遊び（ガタつき）、足回りのオイル滲みといった違和感に直面することがあります。放置すれば操縦不能に直結しかねないステアリング系のトラブルは、一体どのような構造的弱点から生じるのでしょうか。メカニズムの基礎から最新の制御技術、不具合発生時の修理・交換相場まで、専門的かつ実践的な視点から解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：ステアリングギアボックスは回転運動を直線運動に変換する機構であり、乗用車ではラックアンドピニオン式構造、大型車ではボールナット式ステアリングが主力を担う。
• 要点2：走行中の異音やハンドルのガタつきは、ギアの摩耗によるバックラッシュ拡大やステアリングラックブーツ破損に伴う異物混入、周辺ブッシュの劣化が主因。
• 要点3：アッセンブリー交換時の費用は高額になりがちだが、リビルト品交換相場（工賃込み約5万〜12万円）を活用することで確実な修復とコスト削減が両立できる。

【基本構造】ステアリングギアボックスの仕組みとハンドル操作が車輪に伝わる理由

自動車が曲がるための大原則は、ステアリングシャフトから伝わる「円運動」を、左右のタイヤを押し引きする「直線運動」へと変換することにあります。この運動変換を受け持つユニットがステアリングギアボックスです。

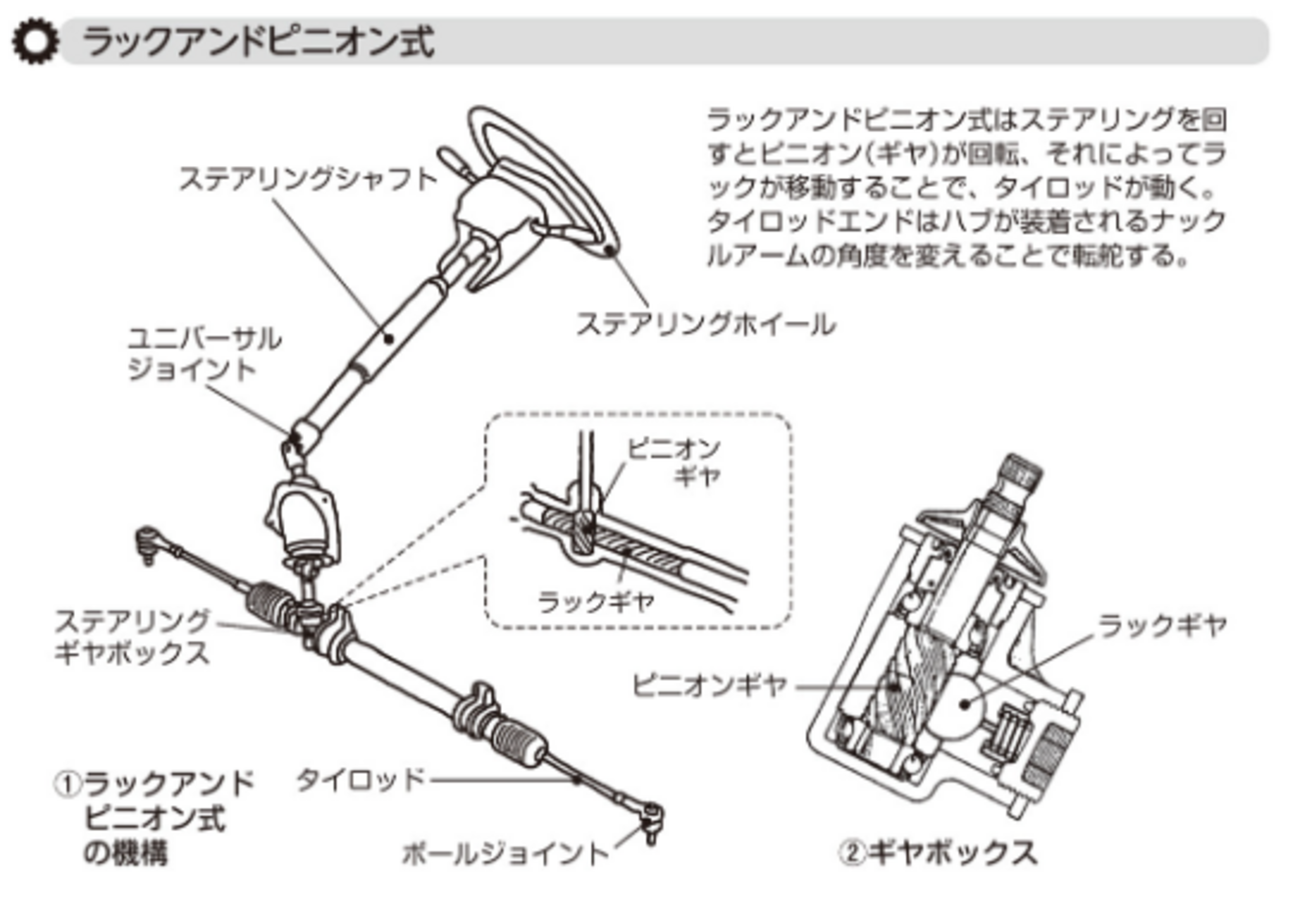

現代の乗用車で圧倒的シェアを誇るのがラックアンドピニオン式構造です。ハンドルの軸先端に刻まれた小さな歯車（ピニオンギア）が、横方向に配置された棒状の歯車（ラックバー）と噛み合っています。ドライバーがハンドルを切ると、ピニオンの回転に合わせてラックバーが左右へスライドし、その両端に連結されたタイロッドを介してナックルアームを押し引きし、タイヤの向きを変えます。構造が非常にシンプルで剛性が高く、ダイレクトな操舵フィーリングを得られる点が最大のメリットです。

一方で、重量級のクロスカントリーSUVや大型トラック・バスでは、ボールナット式ステアリング（リサーキュレーティング・ボール式）が採用され続けています。ウォームシャフトとナットの間に無数の鋼球（ボールベアリング）を循環させ、摩擦抵抗を極限まで減らしながら大きな減速比で強大な操舵力を生み出す構造です。路面からの強烈なキックバックを緩和できる頑丈さを備えていますが、リンク点数が多く部品点数も増えるため、軽量化と高応答性が求められる一般乗用車ではラック＆ピニオン式が標準となっています。

【アシスト技術の進化】油圧式から電動パワーステアリング（EPS）の仕組みへ

かつてはエンジンの回転力を利用した油圧ポンプで操舵力を補助する「油圧式パワーステアリング」が主流でしたが、燃費性能向上や先進運転支援システム（ADAS）の高度化に伴い、現在は電動パワーステアリング仕組み（EPS）が標準仕様となりました。

電動パワステは、トルクセンサーがドライバーの入力した舵角と力を検知し、車速センサーの情報と合わせてECU（電子制御ユニット）が最適なアシスト量を瞬時に計算。モーターを駆動してステアリングシャフトやラック軸を直接アシストします。モーターの配置位置によって、コラム式（軽自動車やコンパクトカー向け）、ピニオンアシスト式（中型車向け）、デュアルピニオン／ラックアシスト式（高出力スポーツカーや大型高級車向け）に分類されます。

エンジン動力を常時消費する油圧ポンプを廃止したことで実用燃費が数パーセント向上しただけでなく、車線維持支援（LKA）や自動駐車システムといった電子制御とシームレスに統合できる点が、近年の操舵システムにおける最大のブレークスルーとなりました。

【異音・ガタつきの正体】ステアリングギアボックスの代表的な不具合と原因

ステアリング周りの不具合は、ドライバーの手応えや耳にダイレクトな違和感として現れます。最も相談件数が多いトラブルがステアリングギアボックス異音原因の特定です。

荒れた路面や段差を通過する際に「コトコト」「ゴトゴト」と足元から突き上げるような音がする場合、内部のラックバーを保持するスライドブッシュの摩耗や、ギア同士の噛み合わせ隙間が広がることによるステアリングラックガタつきが強く疑われます。また、ハンドルを据え切りした際に「ギシギシ」「クッ」といった軋み音が出る場合は、ギアボックス本体だけでなく、車輪側と接続するタイロッドエンド交換時期を示すサインであるケースも珍しくありません。

ギア内部のクリアランス過大に対しては、プレッシャパットと呼ばれる部品を締め込んで隙間を詰めるバックラッシュ調整方法が存在します。しかし、過度な締め込みはステアリングの戻り不良やギアの偏摩耗を引き起こすため、トルクレンチとシックネスゲージを用いたミリ単位の精密な調整技術が要求されます。

【放置厳禁】ステアリングラックブーツ破損とオイル漏れの危険性

ステアリングギアボックスの寿命を縮める最大の外的要因が、左右の可動部を保護しているステアリングラックブーツ破損です。蛇腹状のゴムブーツは走行中の伸縮や経年劣化によって硬化し、ひび割れや破断を起こします。

ブーツが破れると、内部に充填されたグリスが飛散するだけでなく、走行中に巻き上げられた雨水や砂利がピニオン＆ラックの噛み合い面に直接侵入します。研磨剤のように作用した異物はラックバーのメッキ層を削り取り、深刻な虫食い状のサビとガタつきを瞬く間に引き起こします。ブーツ破損は車検にも通らない重大な保安基準不適合項目です。

油圧式パワーステアリングを搭載した車両では、内部シール材の硬化に起因するパワステオイル漏れ症状にも注意を払う必要があります。リザーバータンク内のフルードが急激に減少し、据え切り時に「ウィーン」「ミャー」という唸り音（エアー噛み音）が発生した場合は、油圧配管やラックエンドのオイルシール破損が進行しています。オイル切れはアシスト喪失だけでなく、ポンプの焼き付きを招くため一刻を争う処置が必要です。

【費用相場と対策】リビルト品交換からオーバーホールまでの修理コスト

ステアリングギアボックス本体に致命的なガタやオイル漏れが生じた場合、修理にはいくつかの選択肢が存在します。各手法の特徴と費用相場を把握しておくことが賢いカーライフの維持につながります。

純正新品のアッセンブリー交換を選択した場合、部品代だけで8万〜15万円以上、高級車や特殊なEPSユニットでは20万円を超えるケースも珍しくありません。そこで近年の整備現場において主流となっているのが、使用済みコアを完全分解・洗浄し、消耗シールやベアリングを新品交換して再組立てした再生部品の活用です。リビルト品交換相場は部品代で3万〜6万円程度に抑えられ、新品同様の1〜2年保証が付帯するため極めてコストパフォーマンスに優れています。

旧車や絶版車でリビルト品の流通がない場合には、熟練の職人によるステアリングギアボックスオーバーホールが唯一の解決策となります。シール類の打ち替えや金属肉盛り・再メッキ研磨を施すため、工期と費用は高騰する傾向にあります。油圧配管のパッキン打ち替えなど軽微なオイル漏れ修理費用であれば2万〜4万円前後で収まりますが、ギアボックス脱着を伴う重整備ではアライメント調整工賃を含めて総額6万〜12万円程度の予算を見込んでおく必要があります。

【ステアリング ギア ボックス 構造】に関するよくある質問（FAQ）

Q1：走行中にハンドルセンターが微妙にズレてガタつきますが、ギアボックスの寿命ですか？
A1：ギアボックス内部の摩耗だけでなく、タイロッドエンドのボールジョイント摩耗やロアアームブッシュの劣化、タイヤの偏摩耗など複合的な要因が考えられます。まずはリフトアップして足回り全体のガタを点検し、ギアボックス単体のバックラッシュ過大か周辺部品のヘタリかを見極めることが先決です。

Q2：ステアリングラックブーツに小さな亀裂を見つけました。すぐに交換が必要ですか？
A2：完全に貫通して破れていなくても、早期交換を強く推奨します。一度パックリと割れて内部に水分が混入すると、高価なラックバーが錆び付いてアッセンブリー交換を余儀なくされます。ブーツ単体の交換であれば左右合わせて1万5,000円前後の工賃で防げるため、発見次第の対処が最も安上がりです。

Q3：電動パワステ（EPS）のギアボックスからもオイル漏れは発生しますか？
A3：一般的な電動パワステはフルードを使用しない乾式構造のため、油圧作動油が漏れ出すことはありません。ただし、内部ギアの潤滑用グリスが劣化したブーツの隙間から液状化して滲み出るケースはあります。また、トルクセンサーやアシストモーターの電気系統トラブルによる操舵不良が電動式特有の故障形態となります。

まとめ：愛車の操舵感を守る定期点検と早期メンテナンスの重要性

ステアリングギアボックスは、ドライバーの意思を確実に路面へと伝え、安全な走行ラインをトレースするための最重要メカニズムです。普段は見えない下回りに位置するパーツだからこそ、わずかな異音や操作フィールの変化、ゴムブーツの経年劣化といった初期シグナルを見逃さない姿勢が極めて大切になります。

走行距離が10万キロに近づいた車両や年数が経過した車では、足回りのトータルチェックと併せてギアボックスのガタつき点検を実施し、必要に応じてリビルト品を活用した計画的なリフレッシュを行うことが、新車時のシャープなハンドリングと絶対的な走行安全性を維持する確実なアプローチです。 （出典: ステアリング ギア ボックス 構造（Yahoo!ニュース））
